TG-5035CJ-40N 26.000000 用于GNSS定位产品，请问1脚需要怎么接？高电平？低电平？还是悬空？谢谢！没找到引脚定义资料
创建于2020-04-09

4个回答

北冥之鲲_世强 (0)

如果是tcxo，那PIN1就是NC，接地和悬空都可以，数据手册请参考 EPSON（爱普生） TCXO tg-5035cg,tg-5035cj,tg-5035ce数据手册（英文）

创建于2020-04-09
用户_8353 (0)

tg-5035cj-40n tcxo 的详细数据手册： /doc/2110406.html

创建于2020-04-09
用户_8353 (0)

这个具体数据手册联系世强的具体销售，需要签NDA，找EPSON原厂拿到具体数据手册。如果只用tcxo功能1脚悬空或接地。如果用到TCXO/VC那么1脚要接一个固定电平。

创建于2020-04-09
用户_0261 (0)

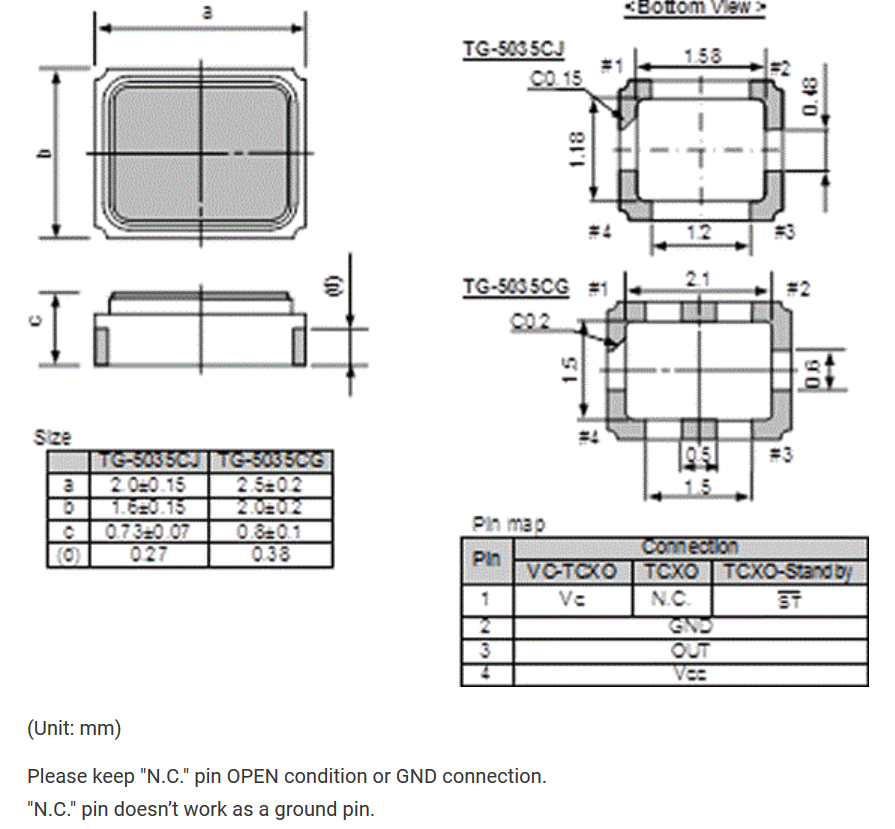

EPSON的tg-5032CJ是tcxo或VC-TCX0,第1脚如何连接，要看下具体型号，例如：X1Gxxxxxxxxx,
如下图所示：

创建于2020-04-09
