【产品】高性能霍尔效应电流传感器CC6906系列，带宽高达250kHz，阶跃响应时间1.2μs
CC6906是一款高性能霍尔效应电流传感器，能够更有效的测量直流或交流电流，并具有精度高、线性度和温度稳定性好的优点，广泛应用于工业、消费类及通信类设备。
CC6906内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。输入电流流经内部的30μΩ导线，其产生的磁场在霍尔电路上感应出相应的电信号，然后经过内部处理电路输出电压信号，使产品易于使用。低阻抗的导线可最大限度减少功率损耗和热散耗。芯片采用先进的BiCMOS工艺制造，内部包含差分霍尔传感器，可变增益放大器，输出极性/灵敏度/失调/共模抑制接口，振荡器，滤波器，零点基准输出，过流输出以及放大器缓冲输出等等。传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。
CC6906内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。
CC6906另一个优点是设计了开漏输出的快速故障监控功能，非常适用于过流故障检测。该功能在故障检测中应用灵活，大大简化了电路板应用布局。参考电压(VREF)允许进行差分测量以及设置过电流故障阈值的设备参考电压(VOC)。
CC6906提供TO263-7封装，工作温度范围为-40至+125℃，符合RoHS相关规定要求。

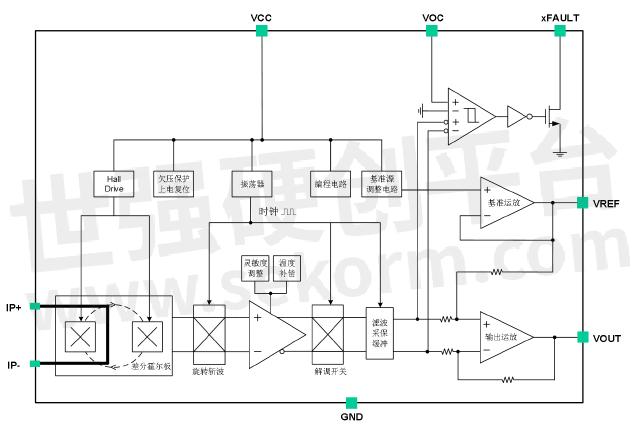

功能框图：
特性
基准具有内置VREF输出、外部VREF输入两种模式：
内置VREF输出模式时，VOE可编程至＜5mV
外部VREF输入模式时，VOUT静态输出电压和其保持一致
测量范围宽，50A,100A,150A,200A,250A,300A,350A,400A多种量
程可选
过流点VOC用户自设定，具有低延迟错误报警输出xFAULT
低噪声，单端模拟输出
低损耗，导线电阻30μΩ
带宽高，可达250kHz，阶跃响应时间1.2μs
常温误差1%，全温度范围内误差±4.5%
温度稳定性好，采用霍尔信号放大电路和温度补偿电路
差分霍尔结构，抗外部磁干扰能力强
抗机械应力强，磁参数不会因为受外界压力而偏移
固定灵敏度输出
ESD (HBM)4kV，ESD(HBM)1kV，LU 200mA
应用
电机控制
负载监测系统
开关电源
过流故障保护
订购信息
管脚定义
- |
