【IC】 面向车载应用开发的NR1640系列LDO，具有6.0µVrms超低噪声和高PSRR特性且带有软启动功能

～ 尤其适合车载传感器件的高精度感测 ～

近年，随着自动驾驶技术的发展，汽车上装备的高级驾驶辅助系统(ADAS) 和摄像头数量逐渐增多。而这些器件里的传感器多要求具有高精度感测性能。特别是传感器的电源，如果叠加上噪声的话，会影响感测性能，所以电源IC 要具有低噪声和高电源纹波抑制比(PSRR)特性。

NR1640 低压差稳压器系列产品采用了精炼的晶圆制造工艺和优化的电路版图设计，具有超低噪声和高电源纹波抑制比(PSRR)特性。该系列产品实现了6.0 µVrms 输出噪声和80 dB纹波抑制比，对车载传感器件的高性能化做出了贡献。

输入电压范围为 2.7 V到 5.5 V (额定值: 6.5 V)，输出电流为 200 mA，输出电压范围为2.5 V 到 4.8 V (0.1 V单位, 内部固定)。并且，还具有-40°C to +125°C宽工作温度范围，全温度范围的输出电压精度为±1.5 %，能实现苛刻环境下的高精度检测。

NR1640 系列产品在本公司日本兵库县Yashiro工厂生产。该系列产品将预定成为10年可靠持续供应的长期供应程序(PLP)指定产品，客户可以长期放心使用，无需担心产品退市(EOL)。

1. 最适合传感器件的高PSRR 和超低噪声特性

为了最大发挥传感器性能，NR1640 系列同时兼备了高PSRR和超低噪声特性。特别是使用了CMOS 图像传感器(CIS)的ADAS摄像头，这些特性会严重影响图像质量。NR1640 系列具有80 dB (f = 1 kHz)高PSRR 和6.0 µVrms 超低噪声特性，对提高摄像头画质做出贡献。

这些特性对A/D转换器的电源也很重要。为了精准检测来自传感器的信息，就会要求高分辨率，那么系统对噪声的敏感度就会更高。例如，A/D转换器的基准电压设定为3.3V时，要使用16位分辨率时的最低有效位(LSB)电压为50μV，若想无误感测的话，电源IC 就得需要提供几µV 级别噪声的电压。

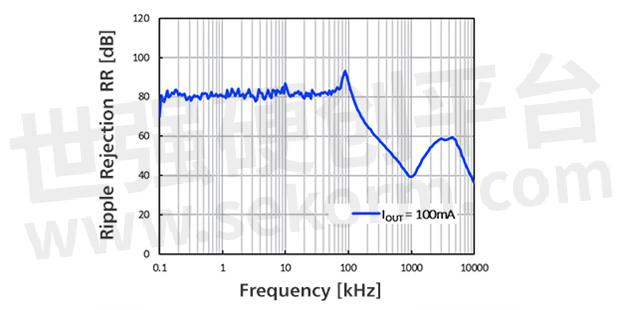

纹波抑制比 (VOUT = 3.3 V)

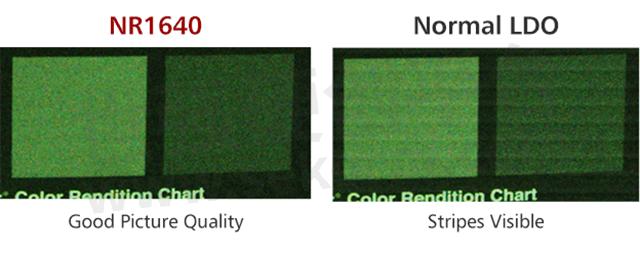

输入叠加纹波时的摄像头画质比较

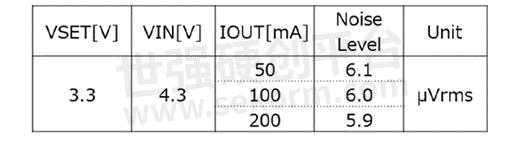

NR1640 输出噪声电压有效值

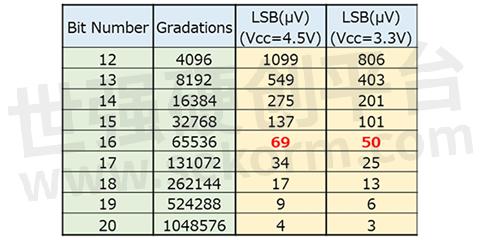

A/D转换器和最低有效位(LSB)电压的关系

3.3 V / 16 bit 时的最低有效位(LSB)电压为50 µV, 为了不影响感测结果，需要几µV级别的低输出噪声特性。

2. 可选的软启动时间

NR1640系列有4种可选的软启动时间，可从55 µs/V, 110 µs/V, 220 µs/V, 440 µs/V之中选择使用。

这样对使用多个电源的器件的时序控制和减小浪涌电流是有效的。如果负载电容较大，则可以通过将浪涌电流限制在某个值，并以一定的斜率来启动输出电压。在这种情况下，启动将比用内置的软启动功能来限制会更平缓。

此外，在传感器件中电源电压的突然启动往往被禁止，用软启动功能会起到更安全启动的作用。

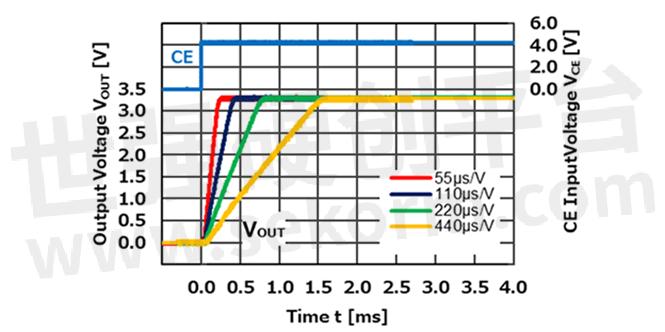

可选的软启动时间

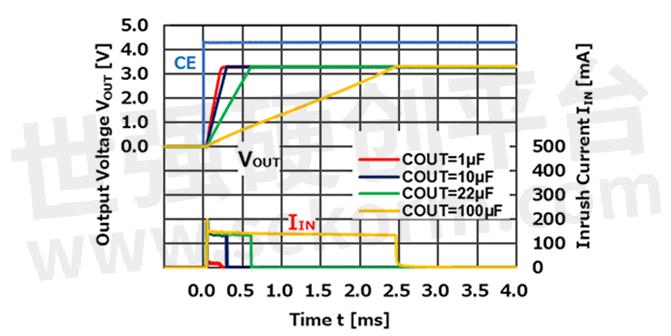

大负载电容时的启动特性

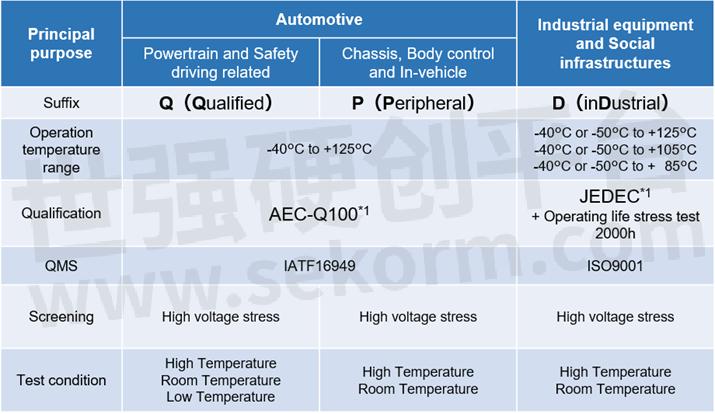

3. 根据应用优化的车载质量等级

我们准备了两种车载质量等级产品以满足客户的质量要求。NR1640除了有车载等级产品之外，还备有工业等级产品，敝司将按照客户的应用和质量等级要求推荐最适合的等级产品。
